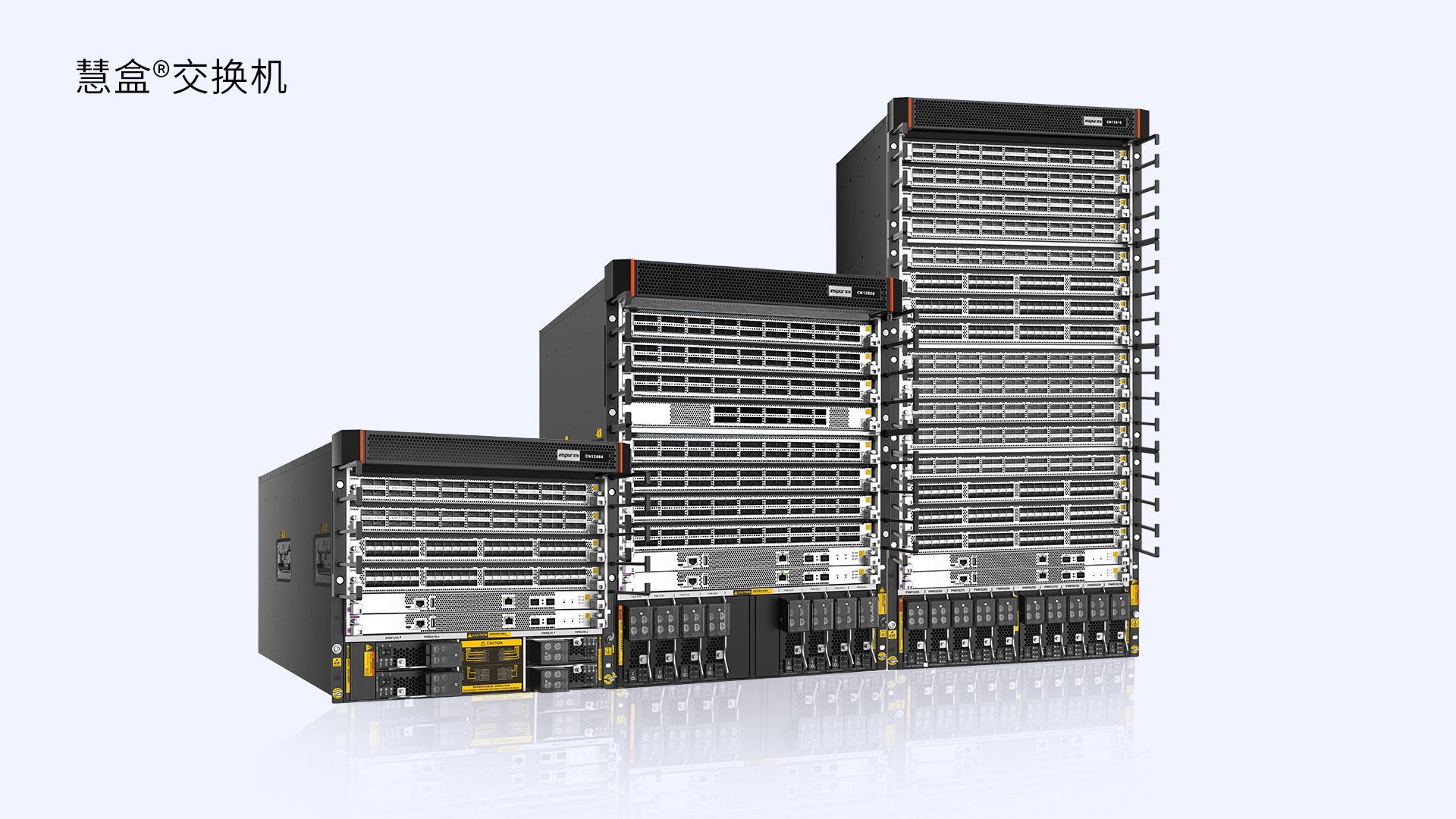

CN12800系列核心交换机采用全新的CLOS多级多平面交换架构，确保各端口间全线速无阻塞转发。采用零背板设计，将业务线卡和交换网板直接进行对接，无需经过背板连接，跨板卡流量直接传输到交换网板上做交换，传输损耗最小，成倍提升业务流量在交换机内部传输效率，无限扩大交换机本身的性能和交换容量，极大提升了设备的可升级空间。
CN12800系列核心交换机采用全新的CLOS多级多平面交换架构，确保各端口间全线速无阻塞转发。采用零背板设计，将业务线卡和交换网板直接进行对接，无需经过背板连接，跨板卡流量直接传输到交换网板上做交换，传输损耗最小，成倍提升业务流量在交换机内部传输效率，无限扩大交换机本身的性能和交换容量，极大提升了设备的可升级空间。CN12800系列核心交换机可支持最多 16 个线卡，2 个主控引擎，13 个风扇，6 个交换矩阵和 10 个电源。
CN12800系列核心交换机采用直通的前后风道散热设计，完美匹配数据中心机房空气流的走向，形成了贯穿前后板卡的高速、通畅的气流，大幅提升散热的效率，可有效降低设备温度和功耗。设备体积较友商小30%，功耗较友商降低20%。
CN12800系列核心交换机的单线卡可提供18/36口100GE、36口40GE、48口10G、48口25G、10口400G等线速接口。整机最大支持576个100GE、576个40GE、2304个25GE、2304个10GE线速端口。CN12800系列核心交换机支持VXLAN、EVPN、NETCONF、SDN等数据中心特性，支持PFC、ECN等智能无损网络技术。支持telemetry，可精细监控设备和业务运行状况。
特性指标 |
CN12804 |
CN12808 |
CN12816 |
|
性能 |
交换 容量 |
688Tbps/2064Tbps |
1032Tbps/3441Tbps |
2064Tbps/6881Tbps |
包转 发率 |
230400Mpps |
460800Mpps |
921600Mpps |
|
接口 |
物理 插槽 |
2个主控板插槽；6个交换板插槽；4个业务板插槽 |
2个主控板插槽；6个交换板插槽；8个业务板插槽 |
2个主控板插槽；6个交换板插槽；16个业务板插槽 |
软件 特征 |
VLAN类型 |
支持Access、Trunk、Hybrid和QinQ接入方式；支持default VLAN |
||
支持QinQ、增强型灵活QinQ；支持PVLAN、super VLAN、voice VLAN |
||||
STP |
支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) |
|||
支持BPDU保护、Root保护、环路保护 |
||||
IP路由 |
支持IPv4和IPv6静态路由；支持等价路由；支持策略路由 |
|||
支持RIP V1/V2、OSPF、IS-IS、BGP、PBR等IPv4动态路由协议 |
||||
支持RIPng、OSPFv3、IS-ISv6、BGP4+等IPv6动态路由协议 |
||||
VxLAN |
支持VXLAN 二层交换、路由交换、三层网关；支持EVPN VXLAN；支持IPv6 VXLAN over IPv4 |
|||
EVPN |
支持EVPN；支持MP-BGP EVPN的RR功能；支持对称IRB |
|||
MPLS |
支持MPLS功能，支持L3 VPN，支持L2 VPN，支持VPLS，支持TE |
|||
可靠性 |
支持静态LACP和手工捆绑；支持LLDP；支持M-LAG |
|||
支持多虚一虚拟化技术、支持一虚多虚拟化技术；支持配合使用； |
||||
支持VRRP、BFD for VRRP；支持 BFD for BGP/IS-IS/OSPF/RSVP/LDP/RIP静态路由；支持 BFD for VPLS |
||||
支持以太网OAM 802.3ah、802.1ag和ITU-Y.1731 |
||||
支持电源、风扇冗余备份；支持主控板、交换板的冗余备份；支持主控板的自动和强制倒换 |
||||
支持主控板、交换板、线卡、风扇、电源等关键模块的热插拔 |
||||
QoS |
支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类 |
|||
支持ACL、CAR、Remark、Schedule等动作 |
||||
支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等队列调度方式 |
||||
支持RED/WRED、尾丢弃等拥塞避免机制；支持基于出端口/入端口的限速；支持HQoS |
||||
安全和管理 |
支持802.1x认证；支持RADIUS和TACACS用户登录认证；支持命令行分级保护，未授权用户无法侵入 |
|||
支持CPU通道队列保护、ARP源抑制、IP Source Guard、黑白名单、攻击溯源 |
||||
支持防范DoS攻击、TCP的SYN Flood攻击、UDP Flood攻击、广播风暴攻击、大流量攻击；支持未知单播抑制；支持未知组播抑制 |
||||
绿色 节能 |
支持高温报警和风扇温控自动调节； |
|||
配置 与维护 |
支持Console、Telnet、SSH等终端服务；支持通过FTP、TFTP、SFTP方式上载、下载文件 |
|||
支持NETCONF；支持RMON；支持NTP时钟；支持telemetry |
||||
支持SNMPv1/v2c/v3等网络管理协议；支持通用特性的标准MIB |
||||
支持日志、告警、调试信息统一管理；支持用户操作日志 |
||||
支持端口镜像、流镜像； |
||||
支持BootROM升级和远程在线升级，支持热补丁 、版本回退 |
||||
物理 规格 |
工作 环境 |
运行温度：（0～45）℃；相对湿度：5%～85%（无凝结） |
||
电源 特性 |
直流: -40V~-72V，额定电压-48V； 交流: 90V~260V，额定电压110V/220V； 高压直流: 188V~400V，额定电压240V/336V |
|||
物理 尺寸 （mm）（宽×深×高） |
443 × 920 × 400（9RU） |
443 × 920 × 640（14RU） |
443 × 920 × 1022（23RU） |
|
重量 |
46.7kg |
62kg |
91kg |
|
