浪潮存储高可用解决方案建议书

摘要

  能够符合企业日后发展需求,对异构平台有很好的支持,可以满足将来远程数据灾备的需求;

  一旦发生灾难(洪水、地震、火灾等),或者人为灾难(用户失误、磁盘失效等)导致数据丢失或者业务中断时,能够快速、及时地恢复数据,保证业务的连续运行。

背景介绍

  随着社会的发展和科技的进步,企业越来越依赖于数据处理和云来进行业务运营,对IT系统的依赖性也随之增加。一旦数据由于某种原因丢失,就有可能造成整个组织在运营上的重大不便和经济损失,企业的信誉也将受到影响。如果核心数据丢失,严重时完全有可能造成整个企业的瘫痪。所以保证企业的业务连续运营及数据处理的高可靠性和高可用性,就成为所有 IT 人员在建设IT基础架构中首先要考虑的问题。

  显然,企业所面临的风险和挑战来自多方面:

  无法预知的IT硬件设备的损坏、断电、火灾、自然灾害、恐怖袭击等,造成数据丢失或业务的突然中断;

  系统人员误操作造成意外宕机或关键数据丢失,无法避免;

  手段频多的黑客攻击、病毒入侵、垃圾邮件、网络与系统的漏洞,造成网络瘫痪、系统崩溃;

  用户需要实时应用与访问机密、关键数据,向企业的服务提出更高的要求;

  行业与政府的标准与法规的不断变化,进一步增加了企业的压力与成本。

  信息是企业的宝贵的资产之一;集中的数据备份、恢复和管理已经成为企业数据存储管理的重要任务。企业需要的是:

  数据与存储系统的高可用性,保证数据7X24小时的连续访问;

  将现有的存储技术集成,创造出一种更有效的数据存储管理,实现高效、高可靠性、低成本的数据管理;

  需要一套成熟度高,业内应用广泛的企业级软硬件整体解决方案;

  需要对企业现有的数据库、邮件系统、文件服务器以及各种应用系统进行集中化、自动化的基于策略的保护;

  易于IT部门日常的管理维护,界面友好,可操作性强;

解决方案介绍

  浪潮存储高可用性解决方案,通过浪潮存储硬件及软件产品的结合,在两台或多台存储设备间进行数据镜像,或者在两台存储设备间进行不间断的数据复制,实现存储设备高可用,在数据存储方面提高您IT基础架构的整体可用性,进而保证您的业务运营的可持续性。

  浪潮数据存储的高可用性解决方案主要有以下两种:

  SAN级别的数据跨存储数据镜像方案:

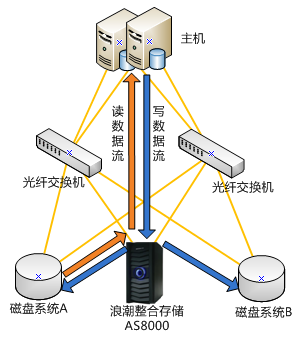

  通过AS8000的虚拟卷镜像技术,在两套磁盘存储设备间(AS510H/AS1100/AS8000)建立数据镜像从而实现高可用性,任何一个存储的突然宕机也不会对业务造成任何影响。

  http://10.110.9.115:8080/lcjtww/resource/cms/2015/01/2015013000374432115.png

  通过AS8000的虚拟卷镜像技术,在两套浪潮磁盘设备间(AS510/AS1100),建立数据镜像关系。两套存储设备同时处于活动状态。生产主机在写数据时,会通过AS8000同时写入两套磁盘设备中。该方式能够提供较好的持续可用性;当一台存储设备出现整机故障时,由另一台存储设备独立工作,应用不会受到中断。

  这种双磁盘系统数据同步复制机制,是基于AS8000的外置磁盘虚拟化功能和存储系统相互配合的虚拟卷镜像方式,是目前技术成熟度高、实施快速简便、行之有效的数据冗余方式。

  采用这种方式,业务和应用的数据通过AS8000虚拟卷镜像功能进行磁盘存储系统之间的镜像,实现存储系统的高可用性,在此环境中,即使一半的存储系统发生故障而不能正常工作,整个系统也不会发生瘫痪,仍旧可以继续运行,充分满足客户对高可靠性和连续可用性的要求。

  在实施AS8000的数据同步方案时,分别将磁盘系统A和磁盘系统B与AS8000连接到SAN交换机上,在两套磁盘系统中对AS8000进行卷映射,AS8000会有效识别两套存储系统,并对两套磁盘系统之间的对应卷建立镜像关系,实现数据同步。

  所有写数据会通过AS8000同时写入两套磁盘系统,读数据可以手工指定从一台性能表现好的磁盘系统中读取,在保证数据可靠性的前提下加快访问速度;当一个磁盘系统出现故障时,生产无需停顿,数据的读写可以从另外一个磁盘系统中进行读写,增强系统的可靠性。 因为两个系统间采取光纤连接方式,性能的影响可以忽略;当进行故障磁盘系统维修时,可断开镜像关系,当生产存储修复后,恢复数据镜像关系,数据重新在两个存储系统间同步。

  存储级别的数据跨存储备份方案:

  http://10.110.9.115:8080/lcjtww/resource/cms/2015/01/2015013000374466915.png

  基于智能存储之间的数据同步功能,通过同步的镜像模式和异步的镜像模式等磁盘数据复制技术,在两套同一系列的磁盘存储设备间(AS510H/AS1100/AS8000)建立数据复制关系从而实现高可用性。

  通过同步的镜像模式和异步的镜像模式等磁盘数据复制技术,在两套同一系列的AS磁盘设备间(AS510/AS1100),建立数据复制关系。对于主机来讲,活动状态的存储设备只有一台。这台存储设备使用硬件复制技术和备份磁盘之间进行数据复制,保持两个存储设备上的数据一致。存储系统的数据复制对于主机来说是透明的。

  该基于存储设备实现的硬件级别的数据复制,无需占用主机设备的系统资源,但是要求生产中心和备份中心的存储设备的硬件平台相同,如果采用该种方案,除了要求生产中心和容灾中心的存储设备的平台性必须一致的限制外,该种方案还是具备其自身的优点,由于它是基于存储设备来实现整个系统的数据复制,因此,它对主机系统的资源没有消耗,可以保证相关主机上的应用高性能运行;另外,基于该种方案的数据复制系统在搭建数据链路时,普遍采用了基于FC 的光纤裸链路,不管是采用同步或异步的传输方式,其数据的传输性能可以得到保证。

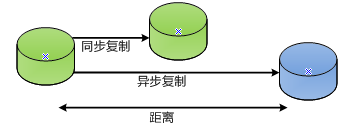

  镜像模式是全面的容灾及业务连贯性策略的组成部分。对于重要数据推荐使用同步模式,而对不十分重要的数据可以使用异步模式。

  同步模式用来将一个存储系统镜像到另一个已经超过距离范围的系统。它被用来在存储系统内部控制同步,因此对于主机应用服务器来说,它几乎是透明的。这项功能被用来提供数据可用性,并且是实现容灾及业务连续性的关键技术。同步模式可以对逻辑驱动器进行同步镜像。异步模式用于异步镜像,并包含写顺序一致性选项。

  同步模式介绍:可在几十公里范围内实现生产点与容灾点的数据无丢失。

  同步远程拷贝:来自主机的数据被写往本地连接的磁盘系统,该系统将数据转发给远地点连接的磁盘系统。只有当两个系统都拥有数据的拷贝以后,本地系统才会向主机返回一个I/O完成指示。同步远程拷贝能够在远地点提供新的数据,但应用程序会因等待写I/O操作的完成而被延迟。同步镜像模式能够提供高等级的保护,其中主逻辑驱动器和备用系统都会保持新的更新,但是对远程系统写操作的固有延迟会降低整个应用的性能。同步镜像模式用于主系统和备用系统间距离小于20公里的同步镜像,由于距离的限制这种方式也叫做“同城镜像”。这种模式用于无数据丢失的数据同步。

  异步模式介绍:在保证数据一致性的同时,可以实现容灾点只比生产点的数据稍有延迟。

  异步远程拷贝:来自主机的数据被写往本地连接的磁盘系统,该系统立即向主机返回一个I/O完成指示。数据在很短的一段时间以后被送往一个远程磁盘系统。异步远程拷贝对应用程序性能的影响小,但远程磁盘系统在数据的更新程度上与本地系统相比会有一个延迟。

  存储高可用性实施方案总结:

  SAN级别的数据跨存储实时镜像方式 :通过AS8000的虚拟磁盘镜像技术在两套浪潮磁盘设备间(AS510/AS1100),建立数据镜像关系从而实现高可用性。

  磁盘设备间数据复制方式:通过同步的镜像模式,和异步的镜像模式等磁盘数据复制技术,在两套同一系列的浪潮存储磁盘设备间(AS510/AS1100),建立数据复制关系从而实现高可用性。

客户收益

  浪潮存储高可用性解决方案从多方面提高您的IT基础架构的整体可用性,使您获得以下好处:

  本地生产数据的访问持续性

  没有受磁盘设备故障导致的应用中断时间,或应用中断时间较小化

  与远程灾备系统相辅相成

  提高系统可用性,增加业务的可持续性,关键业务应用程序免受故障影响;

  实现应用层面的透明接管与恢复,简化数据恢复与应用恢复的流程;

  提高业务服务水平,提升客户满意度。不消耗主机系统的资源,保证相关主机上的应用高效运行。

  浪潮提供从系统规划,设备提供到实施服务的整体方案,拥有完善的本地化原厂售后服务团队,中国服务器以及存储解决方案提供商。曾经帮助多用户构建整体业务连续性系统,并成功帮助多客户从灾难中恢复系统,拥有成熟的业务连续性系统构建与灾难恢复经验。
